◆ HIGH-RES VIEWSCMT · 800×800
◆ TYPE CODE — 型号解码
- 形状
- S · 正方形 (90°)
- 后角
- C · 7°
- 公差
- M · ±0.05 / ±0.08
- 断屑/紧固
- T · 单面带圆孔 + 断屑槽
- 内切圆 IC
- 12.7 mm
- 厚度 s
- 4.76 mm
- 圆角 r
- 0.08 mm
- 牌号
- HR
◆ SAME SERIES — 同系列变体
5 MODELS

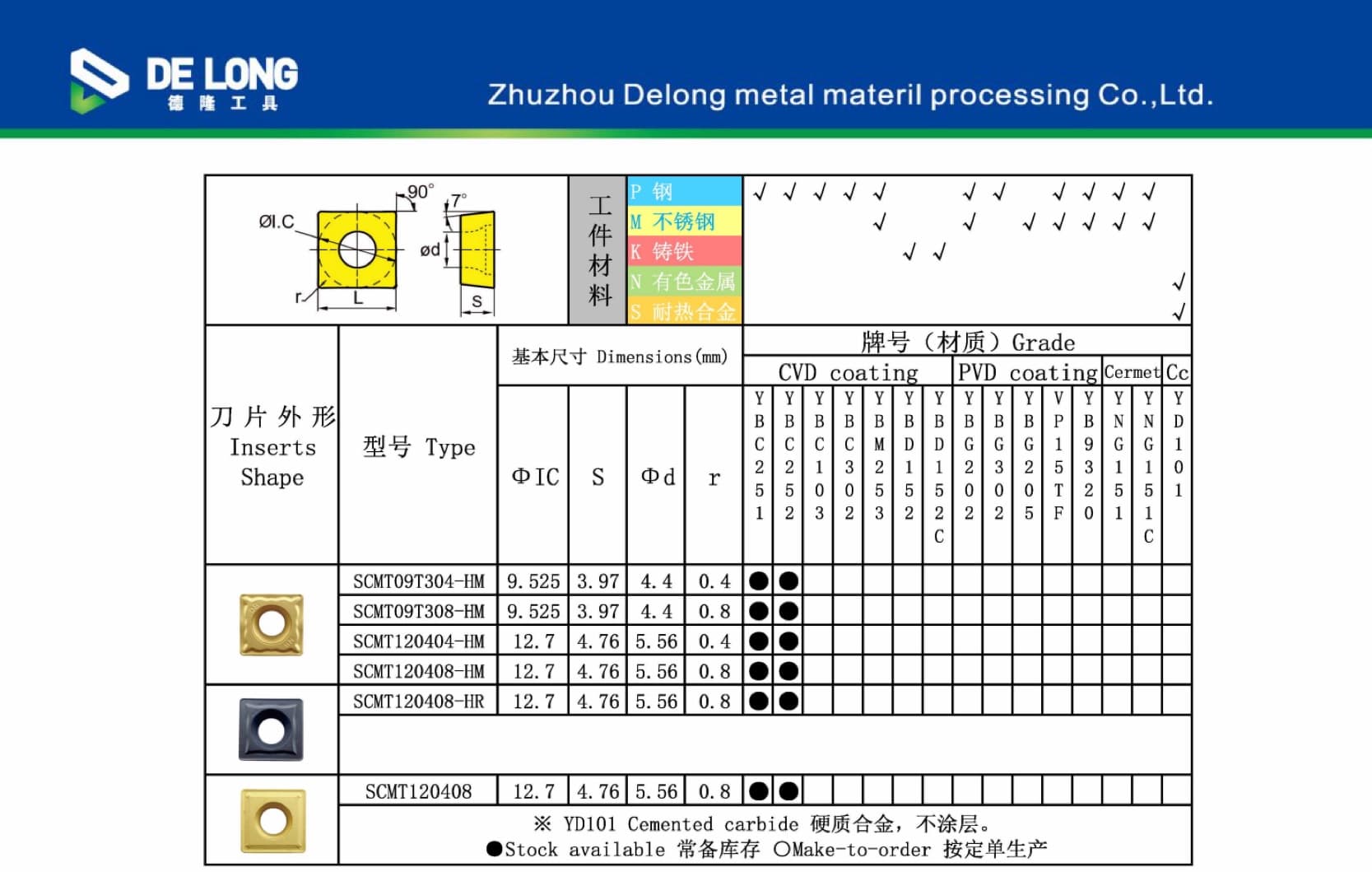

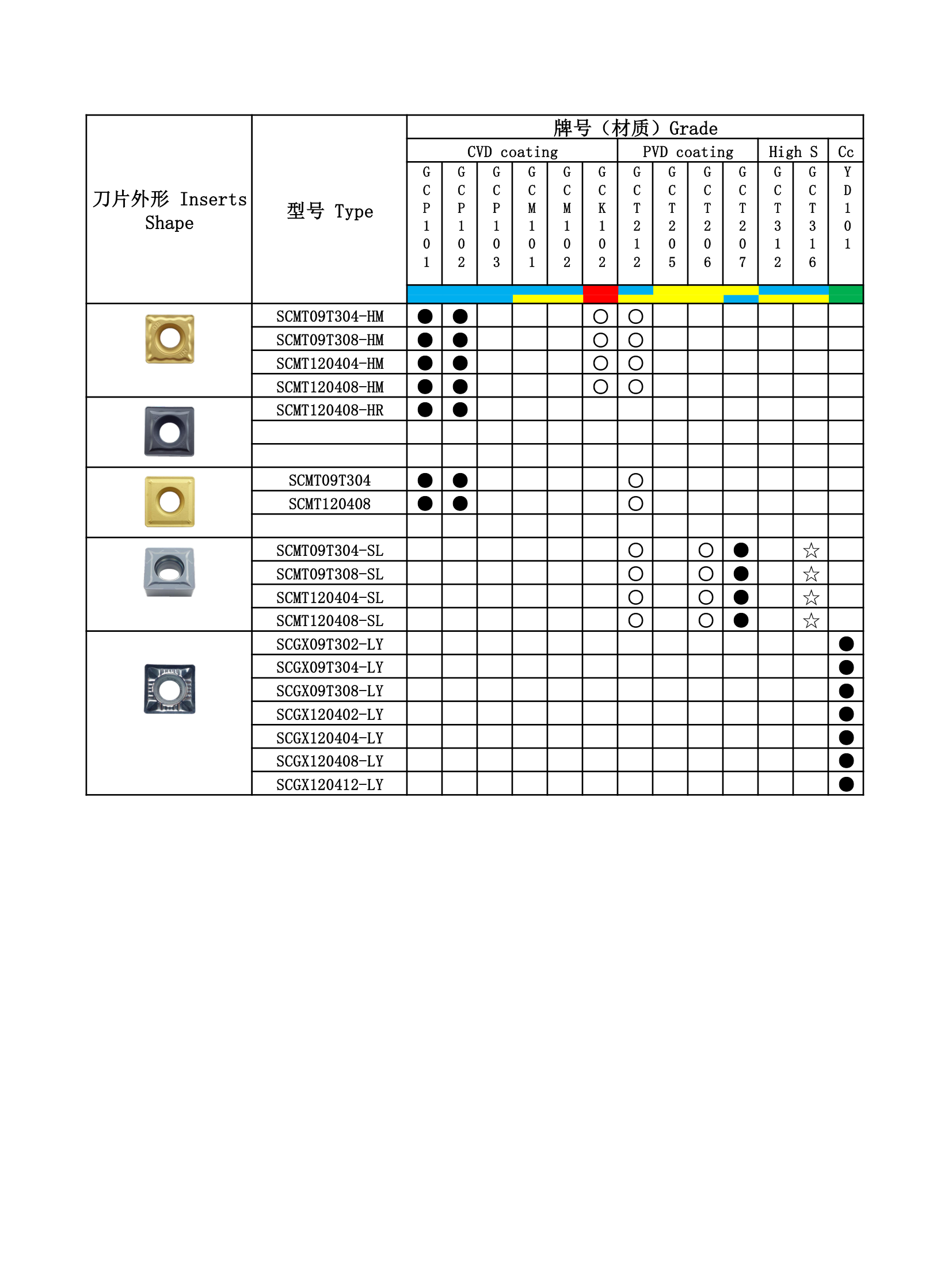

Technical Drawings — SCMT 系列 图纸
2 张 · 点击放大查看技术参数
2 张 · 点击放大查看技术参数
