◆ HIGH-RES VIEWSNMG · 800×800
◆ TYPE CODE — 型号解码
- 形状
- S · 正方形 (90°)
- 后角
- N · 0° 负前角
- 公差
- M · ±0.05 / ±0.08
- 断屑/紧固
- G · 双面带圆孔 + 断屑槽
- 内切圆 IC
- 12.7 mm
- 厚度 s
- 4.76 mm
- 圆角 r
- 0.04 mm
- 牌号
- MS
◆ APPLICATION — 推荐工况
不锈钢 / 难加工材料
vc 100-160 m/min · fn 0.10-0.25 mm/r · ap 0.3-2.0 mm
◆ SAME SERIES — 同系列变体
11 MODELS

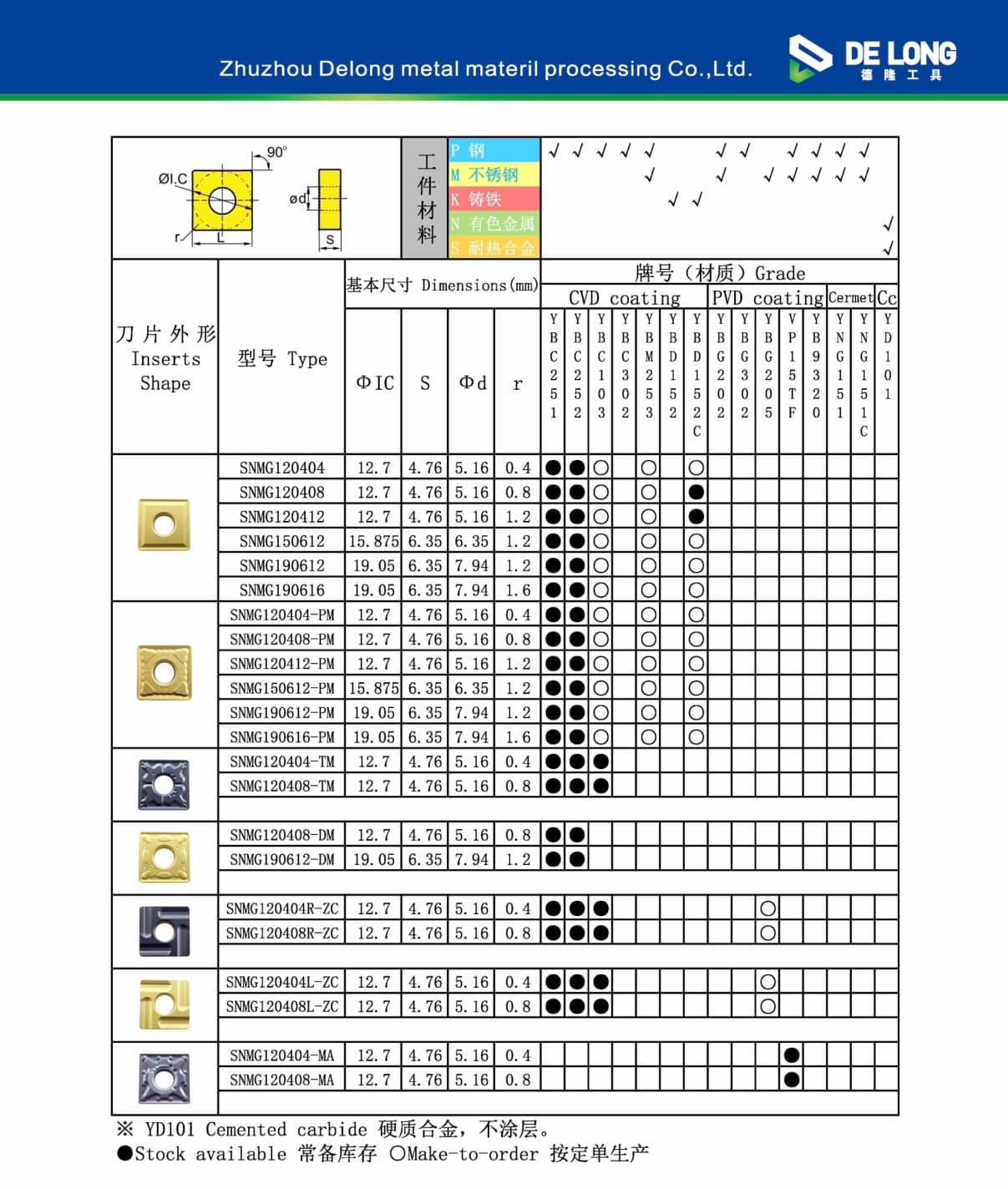

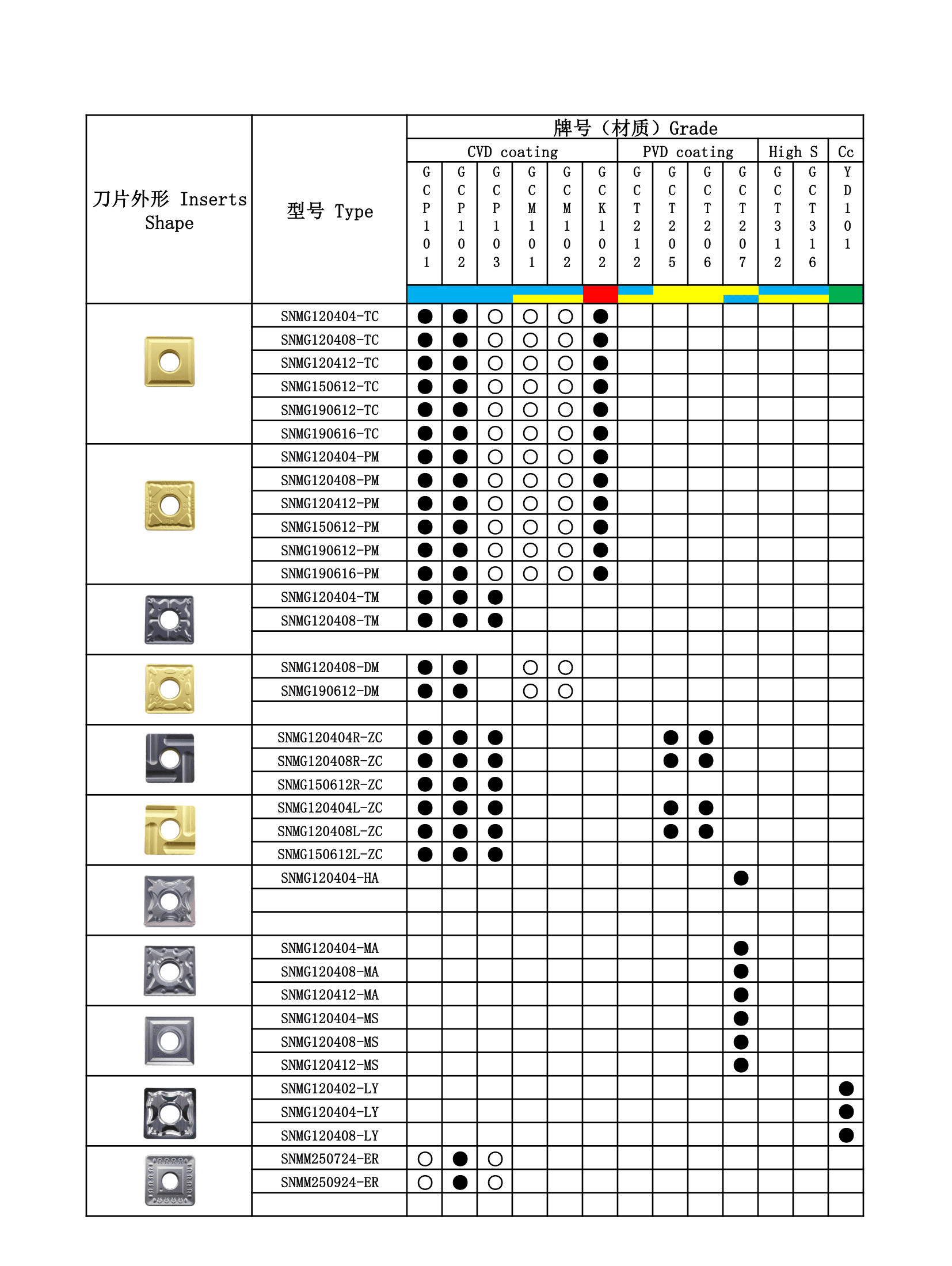

Technical Drawings — SNMG 系列 图纸
2 张 · 点击放大查看技术参数
